나라장터 전시회 - 가로등제어 시스템

2014년 4월 1일부터 코엑스에서 열리는 나라장터 전시회에 다녀왔습니다. 조달청을 통해 납품하는 업체들이 전시를 하는 그런 전시회 같습니다.

여기서 스마트 가로등시스템을 전시하고 있는 엠에이티의 부스를 다녀왔습니다.

각 가로등의 개별제어를 통해 디밍 및 On/Off제어를 하여 에너지를 절감하는 시스템입니다.

요즘은 제어를 통해 에너지를 절감하려는 시스템들이 많이 나오고 있습니다. 그만큼 제어시장에서도 에너지가 가장 큰 화두이기도 합니다.

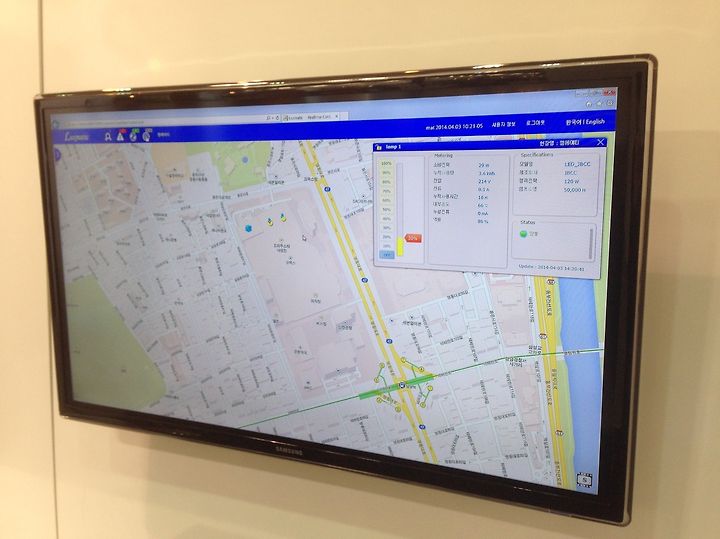

제어 화면입니다. 지도기반의 UI를 바탕으로 각각의 가로등을 제어하고 모니터링 할 수 잇습니다.

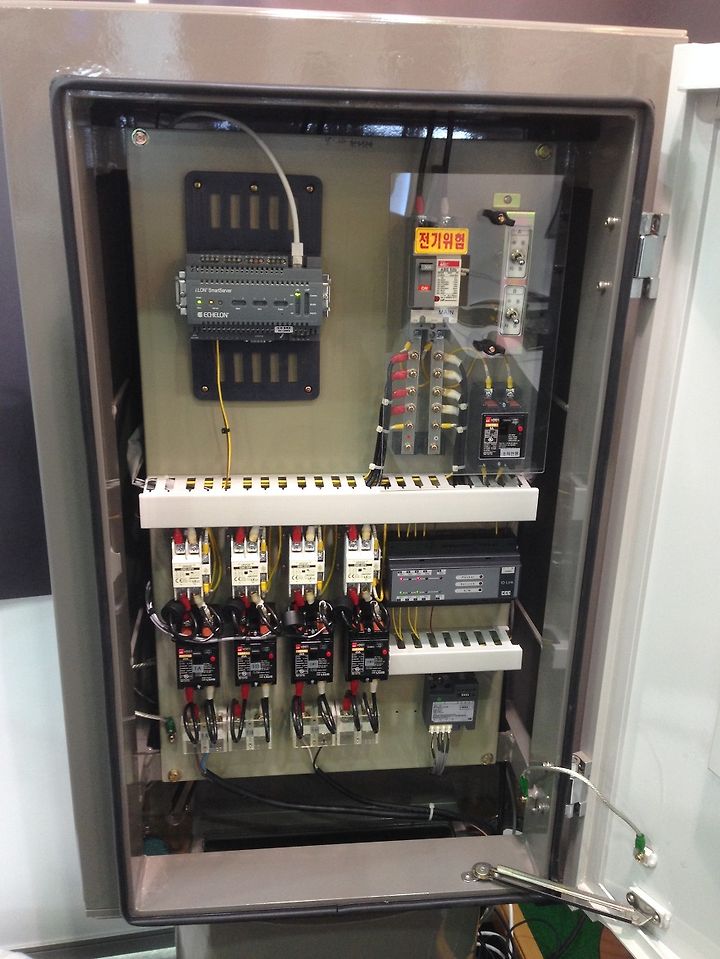

가로등의 분전함 모습입니다. 왼쪽 상단의 장비가 전력선 통신을 통해 각 가로등과 통신하여 그 데이터를 상위센터로 전달하는 게이트웨이 장비인 스마트서버입니다. 오른쪽 하단의 첫번째 장비는 IO장비로 네 채널로 구성된 가로등 라인을 라인별로 제어할때 사용합니다. 그리고 맨 아래 디바이스는 미터입니다. 각 네개 채널의 라인별 전력량을 측정합니다. 물론 개별 가로등의 에너지 사용량은 각 제어기를 통해 측정됩니다.

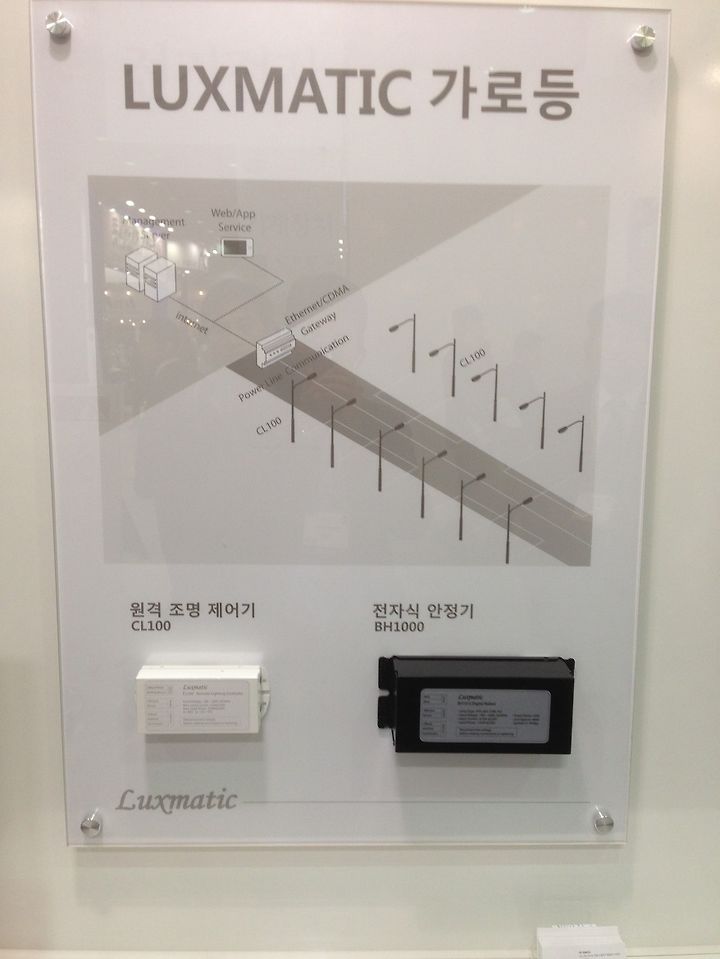

전체적인 개략도이자 디바이스들입니다. 왼쪽의 장비는 전력선 통신 모뎀이 포함되어 있는 가로등 제어기입니다. 0-10V 혹은 PWM을 통해 안정기를 제어합니다. 오른쪽은 전자식 안정기로 디밍을 지원합니다.
